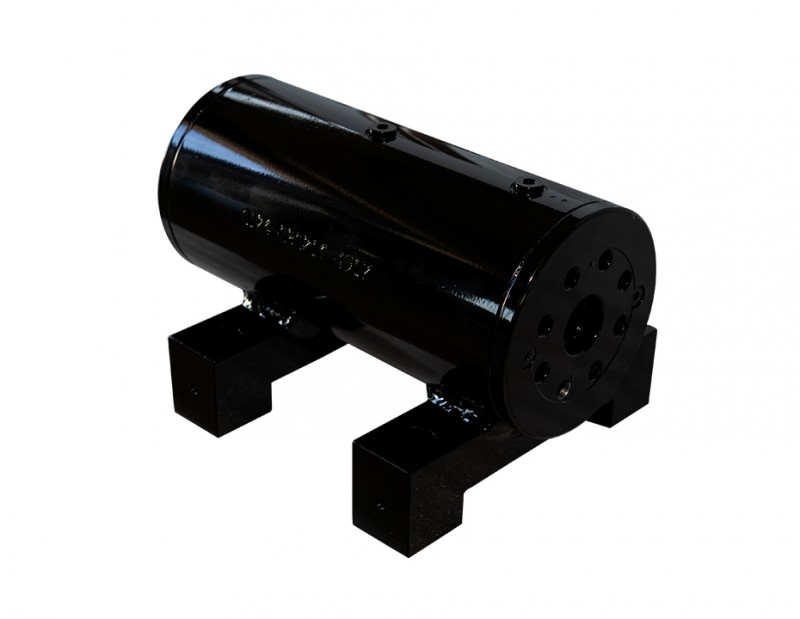

擺動油缸的內部結構根據其類型（如齒輪齒條式、葉片式、螺旋式等）有所不同，但通常包含以下核心組件：
1. 齒輪齒條式擺動油缸
缸體：作為外殼，容納內部組件并提供結構支撐。
活塞：在液壓作用下做直線往復運動。
齒條：與活塞連接，隨活塞移動。
齒輪：與齒條嚙合，將齒條的直線運動轉化為齒輪的旋轉運動。
輸出軸：與齒輪連接，輸出旋轉運動。
2. 葉片式擺動油缸
缸體：內部有多個腔室，容納葉片。
定子：固定在缸體內，提供葉片運動的軌道。
葉片：安裝在轉子上，隨液壓壓力變化在定子內擺動。
轉子：連接葉片和輸出軸，將葉片的擺動轉化為旋轉運動。
輸出軸：輸出旋轉運動。
3. 螺旋式擺動油缸
缸體：容納內部螺旋機構。
活塞：在液壓作用下做直線運動。
螺旋副：由活塞上的螺旋槽和輸出軸上的螺旋齒組成，將活塞的直線運動轉化為輸出軸的旋轉運動。
輸出軸：輸出旋轉運動。
共同特點
密封結構：包括活塞密封、端蓋密封等，防止液壓油泄漏。
緩沖裝置：減少活塞運動到極限位置時的沖擊。
進油口和回油口：連接液壓系統，控制液壓油的進出。
關鍵技術參數
擺動角度：根據設計需求，通常為±90°、±180°或更大。
輸出扭矩：由液壓壓力和內部結構參數決定。
工作壓力：通常為10-35 MPa，具體取決于應用場景。
響應速度：受液壓系統流量和內部摩擦影響。
應用場景
工程機械：如挖掘機、起重機的臂架擺動。
工業自動化：如機器人關節驅動。
船舶：如舵機系統。
擺動油缸通過液壓能將直線運動轉化為旋轉運動，其內部結構設計需平衡扭矩輸出、擺動角度、響應速度和可靠性。不同類型（齒輪齒條式、葉片式、螺旋式）的擺動油缸適用于不同的應用場景，選擇時需根據具體需求進行優化。
